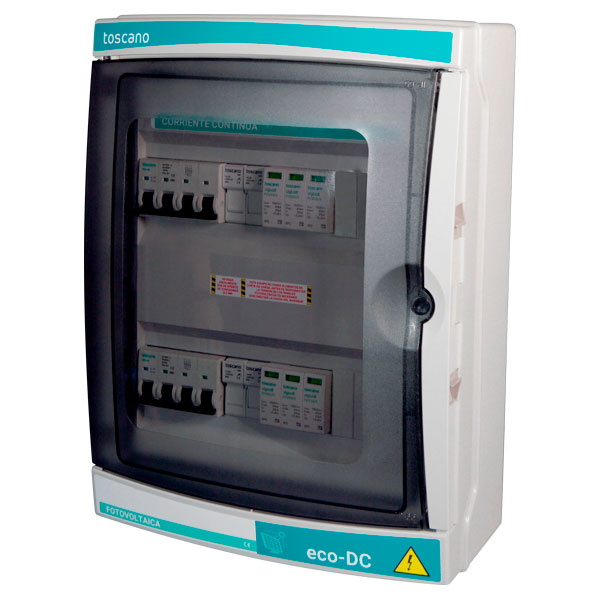

Photovoltaic protection box for 2 string inputs 1000 Vdc with short-circuit protection by 16A circuit breaker and 2 outputs of MPPT’s with transient overvoltage protectors of 40kA type 2 and cable gland. Three-phase AC protection of 40 A with 300mA type A differential. With 15 kA transient overvoltage protector. In modular enclosure.
El Cuadro de protección fotovoltaica ECO-DC2I2M16XFV10P-3N40A300T15-S es la solución perfecta para garantizar la seguridad y eficiencia de tu sistema de energía solar. Con protección para 2 entradas de string's de 1000 Vdc y protección contra cortocircuitos por magnetotérmico de 16A, este producto cuenta con 2 salidas de mppt's con protectores de sobretensión transitoria de 40kA tipo 2 y prensaestopa.Además, ofrece protección en alterna trifásica de 40A con diferencial tipo A de 300mA y protector de sobretensión transitoria de 15kA. Todo esto contenido en una envolvente modular que garantiza la durabilidad y resistencia del producto. Con el Cuadro de protección fotovoltaica ECO-DC2I2M16XFV10P-3N40A300T15-S, podrás tener la tranquilidad de contar con un sistema seguro y confiable para aprovechar al máximo la energía solar.
Especificaciones
| Características comunes | |
| Temperatura de funcionamiento | 40 ºC ... -5 ºC |
| Humedad de funcionamiento | 1 |
| Grado de protección | IP65 |
| Directivas | 2014-35-UE (LVD) 2014-30-UE (EMC) 2011-65-UE (RoHS) |
| Tensión nominal (Un) DC / AC | - / 400 / 240 VAC |
| Tensión máxima de funcionamiento continuo (Ucpv) DC / AC | 750 VDC / 1200 VDC (según modelo) / - |
| Tensión de disparo DC / AC | - / >275VAC ± 2% |
| Corriente nominal de descarga 8/20 (In) DC / AC | 20 kA / 6 kA |
| Corriente máxima de descarga (Imax) DC / AC | 40 kA / 12,5 kA , 8/20 |
| Nivel de protección (Up) DC / AC | 3,4 / 1,5kV |
| Tiempo de respuesta (ta) DC / AC | 25 ns / Según norma UNE-EN 50550 |
| ECO-DC-XI1 | |
| Tensión nominal | 1000 VDC |
| Corriente máxima fusible (DC) | 15A |
| Dimensiones (A x B x C) | ECO-DC-2I1: 270 x 250 x 155 mm ECO-DC-4I1 / ECO-DC6I1 / ECO-DC8I1: 362 x 362 x 160 mm ECO-DC-10I1 / ECO-DC16I1: 600 x 400 x 200 mm |
| ECO-DC-XIX | |
| Tensión nominal | 1000 VDC |
| Corriente máxima fusible (DC) | 15A |
| Dimensiones (A x B x C) | ECO-DC-1I1: 215 x 200 x 160 mm ECO-DC-2I2: 270 x 250 x 155 mm ECO-DC-3I3/4I4/5I5/6I6: 362 x 362 x 160 mm |
| ECO-DC-XIX-S | |
| Tensión nominal | 1000 VDC |
| Corriente máxima fusible (DC) | 15A |
| Dimensiones (A x B x C) | ECO-DC-1I1-S: 270 x 250 x 155 mm ECO-DC-2I2/3I3/4I4/4I2/6I2-S : 362 x 362 x 160 mm ECO-DC-5I5-S: 362 x 500 x 160 mm |
| ECO-DC-XIX-AC-xP | |
| Tensión nominal | 600 / 1000 VDC |
| Corriente máxima fusible (DC) | 400 / 240 VAC |
| Corriente máxima (AC) | 15A |
| Dimensiones (A x B x C) | 16A / 25A / 32A / 40A / 50A / 63A |
| ECO-AC-xP | ECO-DC-1I1-2P: 270 x 250 x 155 mm ECO-DC-2I2-2P / ECO-DC-1I1/2I2/3I3-INV-4P:409 x 307 x 150 mm ECO-DC-4I4/5I5/6I6-4P: 362 x 500 x 160 mm |
| Tensión nominal | |
| Corriente máxima (AC) | 400 / 240 VAC |
| Dimensiones (A x B x C) | 16A / 25A / 32A / 63A |
| ECO-DC-XIX-AC-xN | ECO-AC-2P: 160 X 200 X 110 mm ECO-AC-4P: 250 X 200 X 110 mm |
| Tensión nominal | |
| Corriente máxima fusíble (DC) | 600 / 1000 VDC |
| Corriente máxima (AC) | 400 / 240 VAC |
| Dimensiones (A x B x C) | 15A |
| ECO-AC-xN | 16A / 25A / 32A / 40A / 50A / 63A |
| Tensión nominal | ECO-DC-1I1-AC-1N: 270 x 250 x 155 mm ECO-DC-2I2-AC-1N / ECO-DC-1I1/2I2/3I3-AC-3N: 409 x 307 x 150 mm ECO-DC-4I4/5I5/6I6-INV-AC-3N: 362 x 500 x 160 mm |
| Corriente máxima (AC) | |
| Dimensiones (A x B x C) | 400 / 240 VAC |
| 16A / 25A / 32A / 63A | |
| ECO-AC-1N: 160 X 200 X 110 mm ECO-AC-3N: 250 X 200 X 110 mm |
Descripción
Photovoltaic protection box for 2 string inputs 1000 Vdc with short circuit protection by 16A circuit breaker and 2 MPPT outputs with transient overvoltage protectors of 40kA type 2 and cable glands. Protection in three-phase AC of 40A with 300mA type A differential. With transient overvoltage protector of 15kA. Modular enclosure.
Certificaciones
| EU Declaration | Descargar PDF |
Conexionado
Códigos y referencias
| Código | Referencia | EAN |
|---|---|---|
| 10004584 | ECO-DC2I2M16XFV10P-3N40A300T15-S | 8436598915587 |
